Xây dựng một bãi đậu xe thông minh kết nối với đám mây cho một cửa hàng bách hóa ở quận Đài Bắc Xinyi
15/09/2019
Giới thiệu
Được thúc đẩy bởi xu hướng IoT và dịch vụ đám mây, các bãi đỗ xe đang thay đổi từ hệ thống thủ công sang quản lý và giám sát từ xa thông minh. Khi làm như vậy, các nhà khai thác đang hy vọng giải quyết các vấn đề truyền thống về sự không hiệu quả và các lỗ hổng khi thu phí đỗ xe. Các hướng dẫn và công nghệ tìm kiếm xe hơi đã làm tăng tính trôi trảy trong không gian đỗ xe, trong khi các thiết bị chiếu sáng thông minh giúp sử dụng năng lượng tốt hơn.
Một hệ thống quản lý bãi đỗ xe thông minh được kết nối dựa trên đám mây hoàn chỉnh phải bao gồm một số điều: các thiết bị phần cứng cơ bản, nền tảng đám mây tầng giữa chịu trách nhiệm kết nối giữa nền tảng đám mây và các lớp dưới cùng và ứng dụng SaaS lớp trên. Công việc phát triển và tích hợp bởi các nhà tích hợp hệ thống đòi hỏi một lượng thời gian và công sức đáng kể. Cùng với áp lực đáp ứng nhu cầu của các trường hợp khác nhau và đảm bảo hệ thống hoạt động ổn định, việc hoàn thành dự án thường phải đối mặt với sự chậm trễ nghiêm trọng có thể ảnh hưởng xấu đến khả năng cạnh tranh chung của một công ty.
Gói giải pháp sẵn sàng (SRP) của Advantech cho các dịch vụ được kết nối với đám mây cung cấp nhiều loại sản phẩm phần cứng cho Edge Intelligence, các sản phẩm truyền thông không dây và cảm biến cần thiết trong môi trường thực địa và nền tảng đám mây sẵn sàng sử dụng PaaS IoT. Ngoài việc cho phép các nhà tích hợp hệ thống tập trung vào phát triển dịch vụ ứng dụng SaaS, họ cũng đáp ứng các yêu cầu của các trường hợp khác nhau và loại bỏ nhu cầu tích hợp lại thiết bị trên đám mây.
Yêu cầu hệ thống
Một công ty tích hợp hệ thống cung cấp dịch vụ IoT thông minh dựa trên đám mây cho các công ty quản lý bãi đỗ xe truyền thống ở Đài Loan gần đây đã thực hiện một dự án bãi đậu xe ngầm cho một cửa hàng bách hóa nằm ở Khu mua sắm Đài Bắc Xinyi. Theo yêu cầu của chủ dự án, hệ thống mới cần quản lý 400 chỗ đỗ xe đồng thời cung cấp trải nghiệm người dùng chất lượng cao và tính đến nhu cầu của các khách hàng khác nhau muốn thanh toán bằng nhiều phương thức khác nhau: thanh toán của bên thứ ba, EasyCard, thẻ tín dụng và tiền mặt. Dự án cũng cần giảm thiểu chi phí lao động và quản lý.
Nhà tích hợp hệ thống cần thiết để phát triển ba ứng dụng SaaS cho dự án này: hệ thống hướng dẫn đỗ xe và tìm kiếm xe, hệ thống quản lý thu phí và hệ thống điều khiển ánh sáng thông minh. Cùng với ba bộ phần mềm này, cần phải lắp đặt thiết bị gateway để nhận dạng biển số, kiosk tìm kiếm xe thông minh, máy thu phí tự động, thiết bị cảm biến không dây cho từng bãi đỗ xe và biển chỉ dẫn đỗ xe.
Đối mặt với những hạn chế về thời gian, công ty hy vọng sẽ tập trung nhân lực dự án vào việc phát triển các dịch vụ ứng dụng SaaS. Trong các trường hợp, cần phải mua một giải pháp hoàn chỉnh bao gồm các thiết bị biên và nền tảng đám mây. Đồng thời, công ty hy vọng kiến trúc thiết bị trên đám mây có thể được áp dụng cho các loại bãi đỗ xe khác nhau để chỉ cần điều chỉnh cấu hình thiết bị và thiết kế giao diện quản lý mới để hoàn thành dịch vụ đỗ xe thông minh được kết nối với đám mây và đạt được khả năng giám sát từ xa và sự quản lý.
Tổng quan hệ thống
Advantech đã chia dịch vụ đỗ xe thông minh kết nối đám mây của dự án này thành bốn phần: lớp dưới cùng dành cho ứng dụng biên thông minh, hệ thống cổng xử lý việc ra vào xe; lớp thứ hai chịu trách nhiệm hướng dẫn điểm đỗ xe sau khi vào bãi đỗ xe, cũng như cảm biến lưới đỗ xe và điều khiển ánh sáng tự động; lớp thứ ba là nền tảng đám mây WISE-PaaS hoạt động như một cầu nối giữa các thiết bị và ứng dụng; và lớp trên cùng là ba ứng dụng SaaS được nhà tích hợp hệ thống phát triển.
Giải pháp SRP của Advantech cho dự án này là một giải pháp hoàn chỉnh trên nền tảng đám mây, bao gồm cả việc áp dụng ba máy tính công nghiệp, MIC-7700, ITA-1711 và PPC-3150 ở tầng dưới cùng. Những máy tính này cung cấp một nền tảng phần cứng máy tính biên hiệu năng cao, kích thước nhỏ gọn của chúng chiếm không gian tối thiểu và cung cấp khả năng tản nhiệt tốt do thiết kế không quạt và có thể hoạt động ở một dải nhiệt độ rộng. Nút cảm biến Wzzard và gateway WISE-6610 trên lớp thứ hai được cài đặt tại các điểm đỗ xe có thể được cấu hình sử dụng kết nối không dây để tiết kiệm chi phí nối dây.
Lớp thứ ba là nền tảng đám mây WISE-PaaS cho phép các nhà phát triển dễ dàng thiết kế các ứng dụng SaaS của riêng họ thông qua cơ sở dữ liệu WISE-PaaS/EnSaaS, trung tâm IoT và các tính năng bảng điều khiển. Thông qua sự trợ giúp của tin nhắn đám mây và các tính năng điều khiển từ xa của WISE-Pass/EdgeSense trong việc quản lý các thiết bị cơ bản, người dùng có thể chẩn đoán, khôi phục và khởi động lại các sản phẩm phần cứng của Advantech từ xa mà không cần phải tới tận hiện trường. Điều này làm cho việc bảo trì hệ thống có thể diễn ra ngay lập tức và thuận tiện hơn trong khi cũng giúp giảm chi phí.
Quá trình vận hành của hệ thống như sau: Dữ liệu được thu thập bởi các thiết bị lớp dưới cùng được gửi đến nền tảng đám mây WISE-PaaS qua mạng Ethernet và dữ liệu liên quan được cung cấp cho ba ứng dụng SaaS của lớp trên cùng. Khi một chiếc xe đi vào bãi đậu xe, cổng sẽ tự động mở và các đèn LED trong bãi đỗ sẽ hướng dẫn chiếc xe về phía các điểm đỗ trống. Các điểm đỗ xe kích hoạt các thiết bị chiếu sáng theo kết quả cảm biến. Trung tâm giám sát nhận được thông tin từ các thiết bị hiện trường trong thời gian thực để khi xảy ra sự cố bất thường (như cổng không đóng), phòng điều khiển sẽ nhận được cảnh báo ngay lập tức và có thể giải quyết vấn đề càng sớm càng tốt.
Giải pháp SRP này của Advantech đáp ứng một loạt các yêu cầu của bãi đỗ xe: cảm biến truy cập phương tiện, cơ chế thu phí tự động, phát hiện không gian đỗ xe, giao diện người-máy và kết nối với các nền tảng đám mây khác. Ví dụ, MIC-7700, cung cấp bốn khe cắm mở rộng PCIe, cho phép cổng nhận dạng biển số xe nhận tín hiệu RFID như eTag. ITA-1711 cung cấp tới 14 cổng COM để máy thanh toán tự động có thể thu thập hóa đơn, tiền xu hoặc thẻ tín dụng. Đối với công nghệ không dây, Advantech cung cấp các tùy chọn sử dụng kết nối LoRa cho khả năng thu phát sóng rộng hơn. Nếu khách hàng cần tích hợp hệ thống quản lý bãi đỗ xe với hệ thống bên thứ ba (như hệ thống điều tra không gian đỗ xe của Chính quyền thành phố Đài Bắc), thì nó được hưởng lợi từ kết nối liền mạch của nhiều đám mây công cộng và riêng tư với nền tảng đám mây WISE-PaaS; giúp dễ dàng cung cấp thông tin đỗ xe cho các hệ thống của bên thứ ba ..
Triển khai hệ thống
- ITA-1711: Hệ thống nhỏ gọn Intel® Celeron™ J1900 Dual Gigabit Ethernet LAN và Dual Display
- MIC-7700: Hệ thống không quạt nhỏ gọn với bộ vi xử lý Intel® 6th/7th Generation Core
- PPC-3150: panel pc không quạt 15" với bộ vi xử lý Intel Atom E3845
- WISE-6610: LoRaWAN gateway
- WISE-PaaS Cloud Platform: nền tảng đám mây IoT công nghiệp

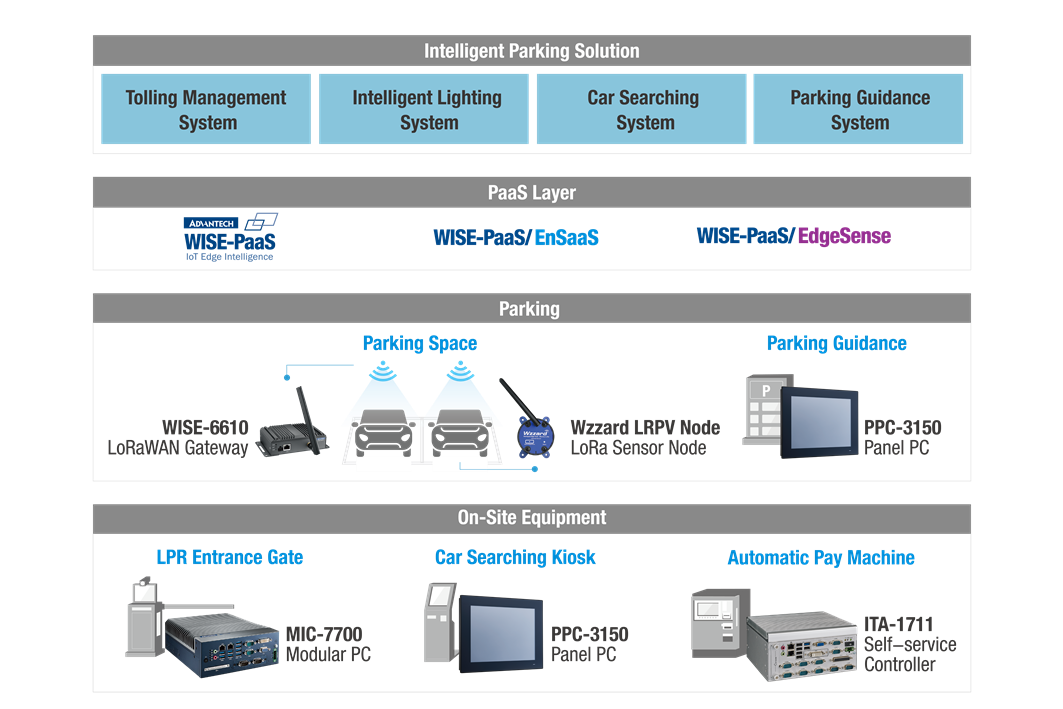

Sơ đồ hệ thống
Kết luận
Các dịch vụ IoT thông minh dựa trên đám mây giúp tiết kiệm chi phí lao động, tăng doanh thu và giảm chi phí quản lý cho các nhà khai thác bãi đậu xe. Đồng thời, sự hài lòng của khách hàng có thể được cải thiện bằng cách cung cấp cơ chế đa thanh toán và mang lại sự thuận tiện trong việc tìm kiếm các điểm đỗ xe trống một cách nhanh chóng. Đối với các nhà tích hợp hệ thống cung cấp dịch vụ này, các giải pháp sẵn sàng SRP của Advantech có thể giảm gánh nặng về phát triển nhân lực và giảm đáng kể chi phí bảo trì sau bán hàng.
Các giải pháp SRP của Advantech cung cấp các cấu hình và mở rộng linh hoạt. Chúng không chỉ thích hợp cho các bãi đậu xe thương mại, mà còn cho các bãi đậu xe nằm trong các tòa nhà văn phòng. Một nhà tích hợp hệ thống đã sử dụng kiến trúc này để cung cấp một hệ thống đỗ xe thông minh cho Advantech Linkou Campus với các tính năng bao gồm đặt phòng hội nghị, đặt chỗ đậu xe cho khách, biển báo chào mừng, hướng dẫn đỗ xe, tìm kiếm xe hơi và hệ thống chiếu sáng tiết kiệm năng lượng.
Dựa trên case study này và các case study thành công khác, các nhà tích hợp hệ thống tiếp tục áp dụng các giải pháp SRP của Advantech để phát triển hệ thống quản lý bãi đỗ xe sử dụng dịch vụ IoT thông minh dựa trên đám mây cho nhiều khách hàng của họ.
