Giải pháp kiểm tra quang học cho dây chuyền sản xuất ốc vít

19/09/2019

Giới thiệu

Sự phát triển và nâng cấp trong ngành công nghiệp điện tử đã đi cùng với sự gia tăng việc sử dụng các ốc vít điện tử, dẫn đến nhu cầu lớn hơn về các sản phẩm ốc vít chất lượng cao.

Do các ốc vít điện tử yêu cầu được kiểm tra, kiểm soát chất lượng toàn diện và khắt khe về ngoại hình, kích thước và chất lượng, đây là một nhiệm vụ tốn thời gian và có thể gây mệt mỏi cho mắt người khi thực hiện thủ công, đặc biệt là với số lượng lớn và kích thước nhỏ của chúng dẫn đến hiệu quả còn thấp và còn tồn tại những lỗi của con người. Do đó, thay thế nhiệm vụ này bằng một giải pháp kiểm tra quang học đang trở nên cần thiết cho các nhà sản xuất.

Yêu cầu hệ thống

Khách hàng yêu cầu thiết bị kiểm tra ốc vít có thể thu được hình ảnh và dữ liệu để phân tích xem các ốc vít có được chế tạo đúng theo đặc điểm kỹ thuật hay không, tất cả đều phải được thực hiện trong thời gian thực. Các kết quả phân tích sau đó đã được sử dụng để xác định xem các ốc vít có bất kỳ lỗi hay khiếm khuyết nào không. Các vít bị lỗi sau đó được chuyển đến một thiết bị sàng lọc để loại bỏ, và đồng thời thời gian sản xuất và số lượng lỗi cũng cần phải được ghi lại.

Mô tả hệ thống

Nền tảng kiểm tra sản phẩm ốc vít dựa trên mô-đun máy tính công nghiệp không quạt MIC-7700 với mô đun i-Module mở rộng 4 khe MIC-75M13, hệ thống có thể quản lý đa tác vụ đồng thời điều khiển động cơ chính xác và kiểm tra trực quan với độ chính xác cao. Được cài đặt trong hệ thống này là thẻ điều khiển động cơ PCI-1274 4-axis DCP-based motor control card để kết nối với động cơ servo.

Với sự hỗ trợ của Advantech Common Motion API, điều này cho phép khách hàng sử dụng các chức năng kích hoạt so sánh để lên kế hoạch kiểm soát động cơ một cách hiệu quả. Thẻ PCIE-1674E + QCAM GC1300 POE cũng được sử dụng để cấp nguồn cho các camera CCD và lấy dữ liệu hình ảnh. Thẻ I/O kỹ thuật số PCI-1730 32 kênh cũng được sử dụng để kết nối hệ thống với các thiết bị khí nén và thu thập dữ liệu tín hiệu.

Triển khai hệ thống

  • MIC-7700: Hệ thống không quạt nhỏ gọn với bộ vi xử lý Intel® 6th/7th Generation Core i
  • PCI-1274: Basic 4-axis Motion Control Card với chức năng Multi Latch/Compare Trigger
  • PCI-1730: 32-ch Isolated Digital I/O Universal PCI Card
  • PCIE-1674E: PCI Express GigE Vision Frame Grabber 4-Port
  • QCAM-GC1300: Camera công nghiệp 0.3-15.0 Mega Pixel PoE

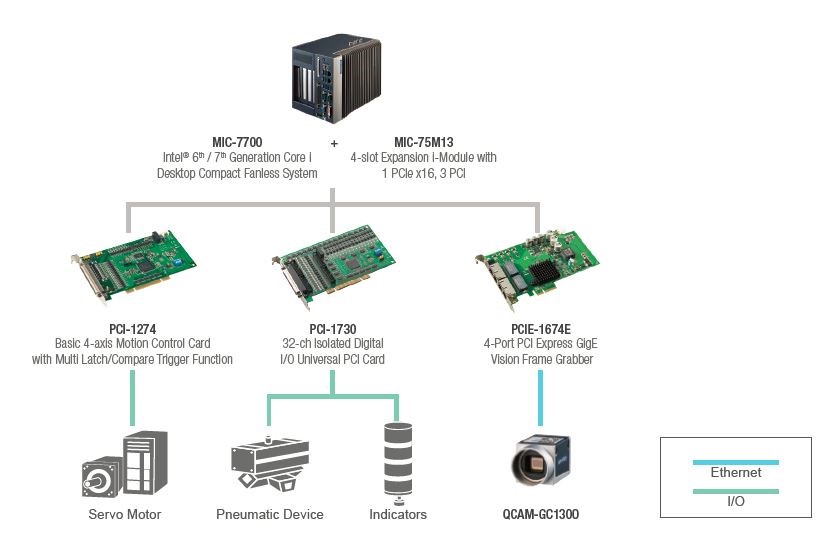

Sơ đồ hệ thống

Chức năng kích hoạt so sánh của card PCI-1274 giúp cắt giảm chi phí cho khách hàng bằng cách cho phép họ rút ngắn thời gian phát triển ứng dụng. Ngoài lợi ích của việc áp dụng giải pháp tổng thể, việc này còn tiết kiệm thời gian tích hợp hệ thống và tăng tốc độ phát triển của khách hàng. Với đội ngũ kỹ sư ứng dụng của chúng tôi cung cấp hỗ trợ công nghệ, do đó chúng tôi có thể đáp ứng nhu cầu CCD của khách hàng này.

Kết luận

Ngoài lợi ích của việc áp dụng giải pháp tổng thể, việc này còn tiết kiệm thời gian tích hợp hệ thống và tăng tốc độ phát triển của khách hàng. Với đội ngũ kỹ sư ứng dụng của chúng tôi cung cấp hỗ trợ công nghệ, do đó chúng tôi có thể đáp ứng nhu cầu xây dựng và triển khai giải pháp cho khách hàng. Thông qua việc áp dụng giải pháp của Advantech, khách hàng sẽ tiết kiệm được thời gian và chi phí nghiên cứu và triển khai, giúp đẩy nhanh quá trình đưa sản phẩm ra thị trường.
