Hệ thống giám sát đường hầm cho đường cao tốc ở Vân Nam, Trung Quốc

20/12/2019

Giới thiệu

Đường cao tốc Longling - Ruili, một phần của mạng lưới đường cao tốc quốc gia giữa Hàng Châu và Ruili, Vân Nam, trải dài 157,712 km từ đường cao tốc Bảo Sơn với bốn làn đến Ruili tại biên giới Trung Quốc - Myanmar. Trên đường đi, có 154,6 km đường cao tốc loại 1 và 3.112 km đường cao tốc loại 2, cũng như một cây cầu lớn, 158 cây cầu thông thường, tám đường hầm (bao gồm đường hầm Mangsa dài 3.130 km) và chín nút giao đường cao tốc, tất cả đều có số tiền đầu tư lên tới 10.941 tỷ RMB.

Đường cao tốc ở Vân Nam rất phức tạp và có nhiều đoạn uốn lượn dài. Do ảnh hưởng của mức độ giao thông biến động, điều kiện thời tiết khắc nghiệt định kỳ, cấu hình đường khác nhau và một loạt các đặc điểm địa hình, điều quan trọng là phải có một hệ thống giám sát đáng tin cậy để cung cấp thông tin theo thời gian thực về điều kiện môi trường bên trong các đường hầm. Điều này cũng sẽ góp phần giảm thiểu biến đổi khí hậu bằng cách giảm tắc nghẽn giao thông do tai nạn hoặc sự cố.

Yêu cầu hệ thống

  • Giám sát chính xác giao thông đường bộ và điều kiện thời tiết để duy trì kiểm soát hoạt động đường bộ
  • Phát hiện và quản lý các vấn đề an toàn tiềm ẩn và giảm số lượng / mức độ nghiêm trọng của các vụ tai nạn giao thông
  • Giảm thiểu ảnh hưởng của sự cố, tai nạn và thời tiết xấu đối với giao thông
  • Hướng dẫn và kiểm soát lưu lượng bằng cách sử dụng mô hình hóa để cải thiện lưu lượng giao thông trong thời gian cao điểm

Triển khai dự án

  • APAX-5580: Intel® Core ™ i7 / i3 / Celeron DIN-Rail IPC w / 2 x GbE, 2 x mPCIe, VGA
  • APAX-5620: PAC với CPU Marvel XScale, CAN, KW
  • APAX-5017: mô-đun đầu vào 12 cổng analog
  • APAX-5040: mô-đun đầu vào 24 cổng digital
  • APAX-5060: Module đầu ra 12 cổng relay
  • EKI-7710G-2CPI: Bộ chuyển mạch Ethernet được quản lý kết hợp 8GE PoE + 2G, IEEE802.3af / at, 24 ~ 48 VDC, -40 ~ 75 ° C
  • EKI-9628G-4CI: Bộ chuyển mạch Ethernet được manage L3 24GE + 4G, -40 ~ 75 ° C
  • WebOP-2070T: [RTOS] Bảng điều khiển 7V WVGA với phần mềm WebAccess / HMI
  • WebAccess: Nền tảng phần mềm ứng dụng IoT công nghiệp

Mô tả hệ thống

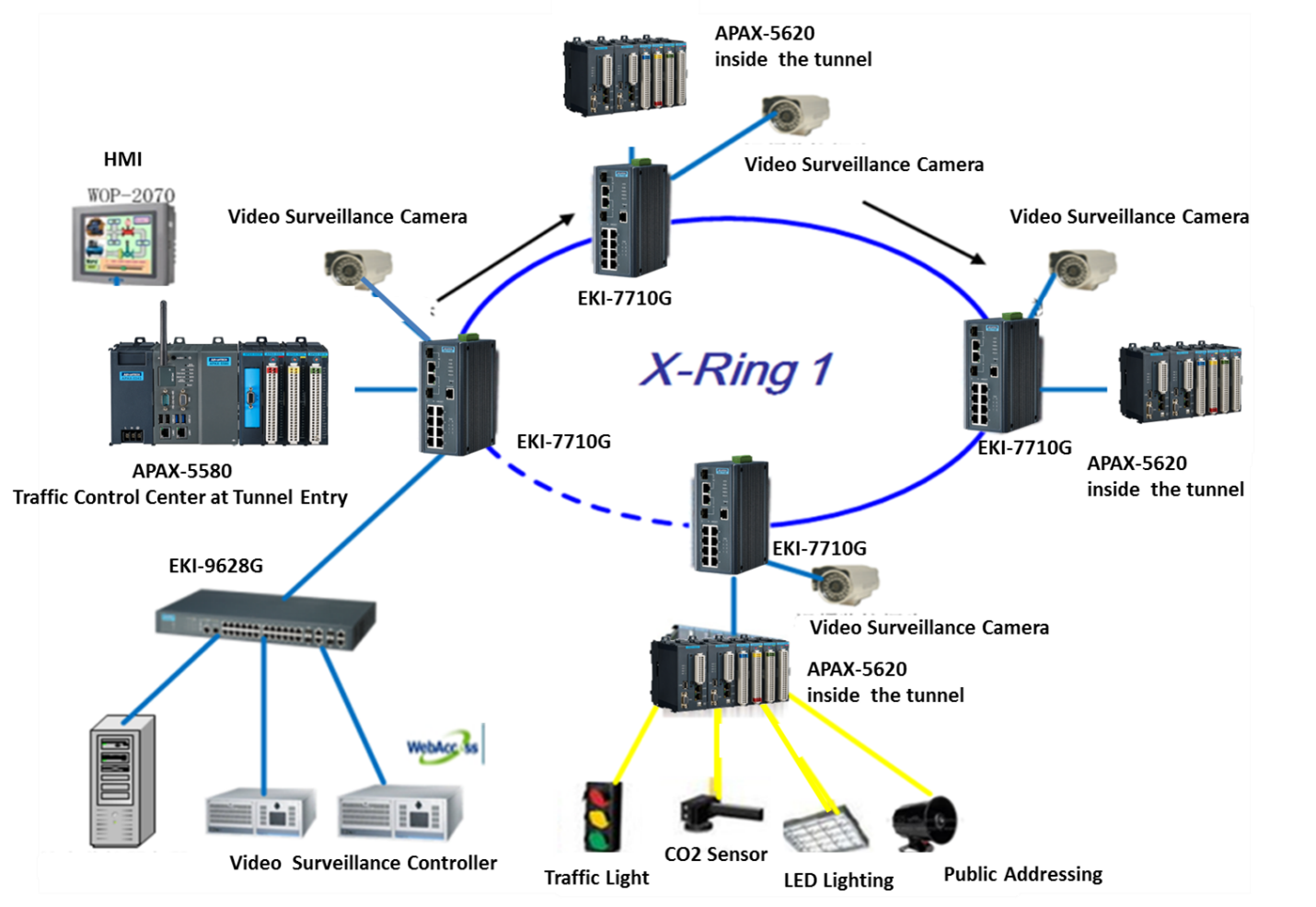

Hệ thống giám sát đường hầm bao gồm một số hệ thống con, cụ thể là các hệ thống chiếu sáng, thông gió, hướng dẫn giao thông, camera quan sát, báo cháy / điều khiển, liên lạc khẩn cấp và hệ thống địa chỉ công cộng (PA). Đối với hệ thống chiếu sáng và thông gió, Advantech cung cấp các bộ chuyển mạch Ethernet công nghiệp, bộ điều khiển tự động hóa lập trình (PAC) và công nghệ mạng dự phòng X-ring để giám sát, kiểm soát và truyền dữ liệu đáng tin cậy giữa các hệ thống con.

Trong hệ thống này, các bộ chuyển mạch EKI-7710G được sử dụng để thu thập dữ liệu từ các thiết bị và thiết bị khác nhau trong đường hầm và tạo thành một vòng mạng cho mục đích dự phòng dữ liệu; tất cả dữ liệu sau đó được truyền đến các thiết bị chuyển mạch lớp 3 EKI-9428G trong phòng điều khiển. Dòng thiết bị chuyển mạch Ethernet quản lý công nghiệp EKI-7700 cho phép người dùng nhanh chóng mở rộng quy mô mạng công nghiệp của mình một cách hiệu quả. Thiết kế mạnh mẽ của chúng cũng đảm bảo độ tin cậy và ổn định, trong khi công nghệ X-Ring của Advantech cho thời gian phục hồi ngắn nhất (<10 ms), do đó cải thiện cả độ tin cậy và tốc độ của cơ sở hạ tầng mạng.

APAX PAC được sử dụng để thu thập dữ liệu và kiểm soát các hệ thống con của đường hầm. Thiết bị PAC hiệu suất cao APAX-5580 là nền tảng điều khiển chính; với các công cụ phát triển tiêu chuẩn IEC 61131-3 CODESYS, nền tảng này cho phép các kỹ sư phát triển nhanh chóng các chương trình và ứng dụng, từ đó rút ngắn đáng kể thời gian đưa ra thị trường. Bộ điều khiển APAX-5620 cũng được sử dụng cho các tác vụ bổ sung liên quan đến truyền thông hệ thống, chẳng hạn như HMI/SCADA, quản lý cơ sở dữ liệu và ghi nhật ký dữ liệu. Kiến trúc này đảm bảo sự ổn định của hệ thống, có nghĩa là bộ điều khiển APAX-5620 sẽ góp phần vận hành ngay cả trong trường hợp chương trình HMI gây ra sự cố hệ thống.

Cuối cùng, kiểm soát cấu hình logic cho các nút mạng, kiểm soát tính toán, các điểm I / O cho các kết nối trường và quản lý mạng trường được thực hiện bằng giải pháp phần mềm WebAccess của Advantech. Phần mềm này cung cấp phương tiện để giám sát hệ thống thông qua việc tạo các widget và giao diện người dùng để hiển thị dữ liệu và hiển thị cảnh báo cũng như các chức năng chung như in ấn và quản lý mạng máy tính. Để làm điều này, nó kết hợp nhiều công nghệ thông tin, bao gồm các hệ thống thông tin địa lý (GIS), SCADA, đa phương tiện và công nghệ bảo mật mạng, do đó cung cấp một nền tảng thống nhất để xem hình ảnh và dữ liệu giám sát trong thời gian thực.

Lợi ích và lợi thế

Advantech đã cung cấp một hệ thống giám sát đường hầm toàn diện để điều tiết giao thông và kiểm soát thông gió đường hầm cho đường cao tốc Vân Nam. Điều này góp phần ngăn ngừa tai nạn, do đó cho phép đảm bảo vận hành giao thông an toàn, thông suốt trên các đường cao tốc của Trung Quốc, đặc biệt là ở các khu vực có đường hầm.
